جهاز معالجة الكرونا على سطح الفيلم، سلسلة CW1001-1003 مفتاح رنين، إلى جانب دوائر متكاملة موثوقة وأجهزة طاقة، حيث يحول كهرباء الشبكة بكفاءة إلى تيار متردد عالي التردد وعالي الجهد باستخدام دائرة عاكسة للجسر تشتمل على أنابيب طاقة. كما يتم بعد ذلك تطبيق هذا التيار المتردد عالي الجهد على سطح المادة المعالجة من خلال أقطاب تفريغ مخصصة. وعندما تتعرض البوليمرات والأشياء المعالجة الأخرى للتفريغ، تولد أسطحها مجموعات قطبية. يؤدي هذا إلى تأثير أيوني قوي، مما يؤدي إلى خشونة سطح المادة، ويعزز بشكل فعال اختراق والتصاق الحبر والغراء.
الموديلات الرئيسية
| الموديل | CW1001H2 | CW1002 | CW1003 |
| جهد الإدخال، التردد | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) |
| جهد الإخراج | AC 10kV-AC 15kV | AC 10KV-AC 15KV | AC 10KV-AC 15KV |
| تردد التشغيل | 10kHz-15kHz | 10kHz-15kHz | 10kHz-15kHz |
| كفاءة النظام | >95% | >95% | >95% |
| درجة حرارة عند التشغيل | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ |
| الرطوبة عند التشغيل | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف |
| الأبعاد (مم) | 112×400×280 | 320×200×400 | 320×200×400 |
| أبعاد المحول (مم) | 160×310×245 | 300×270×250 | 320×200×350 |
| الوزن (بدون وحدة التفريغ) | 11kg | 15kg | 18kg |
| الموديل | CW1001H2 |
| جهد الإدخال، التردد | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) |
| جهد الإخراج | AC 10kV-AC 15kV |
| تردد التشغيل | 10kHz-15kHz |
| كفاءة النظام | >95% |
| درجة حرارة عند التشغيل | -10℃~+40℃ |
| الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
| الأبعاد (مم) | 112×400×280 |

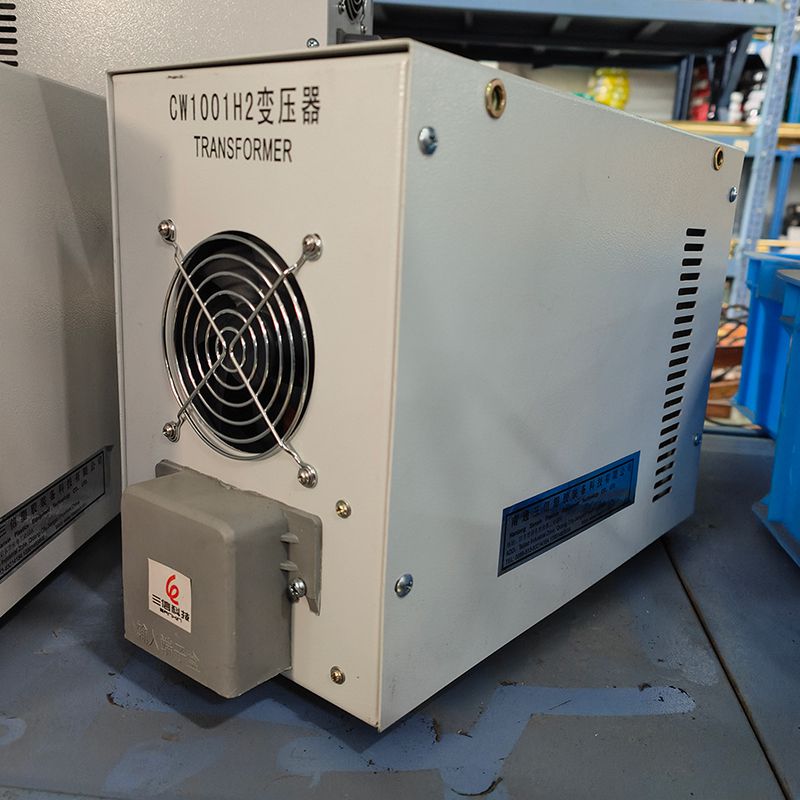

| أبعاد المحول (مم) | 160×310×245 |
| الوزن (بدون وحدة التفريغ) | 11kg |

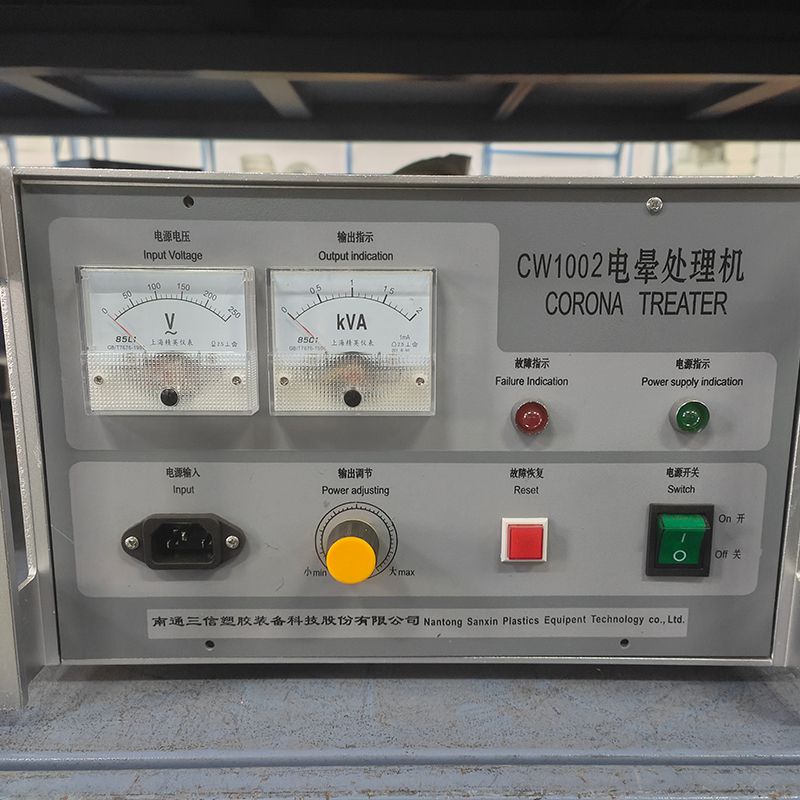

| الموديل | CW1002 |
| جهد الإدخال، التردد | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) |
| جهد الإخراج | AC 10KV-AC 15KV |
| تردد التشغيل | 10kHz-15kHz |
| كفاءة النظام | >95% |
| درجة حرارة عند التشغيل | -10℃~+40℃ |
| الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
| الأبعاد (مم) | 320×200×400 |

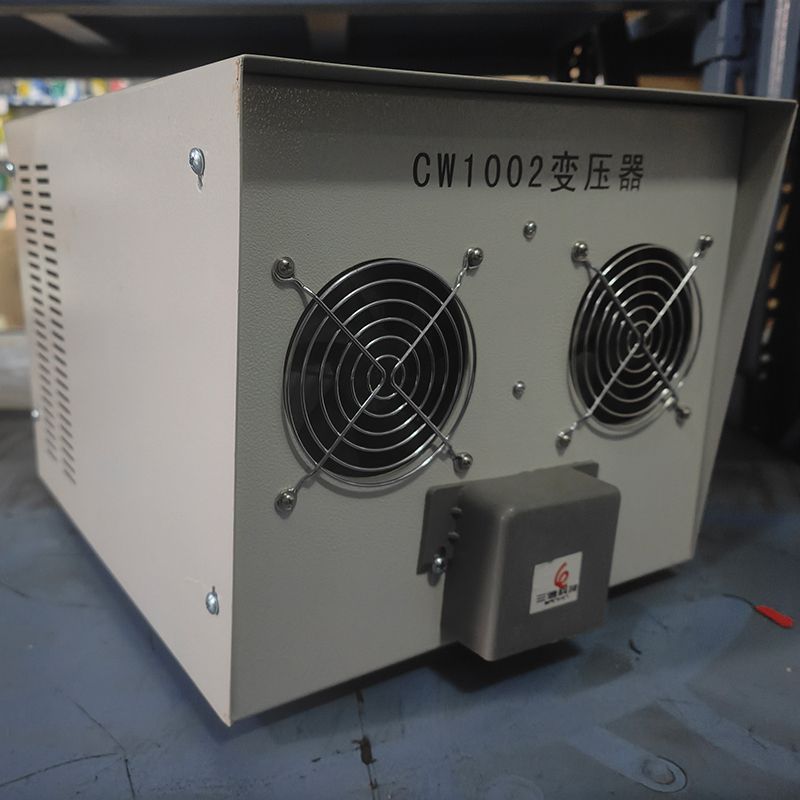

| أبعاد المحول (مم) | 300×270×250 |
| الوزن (بدون وحدة التفريغ) | 15kg |

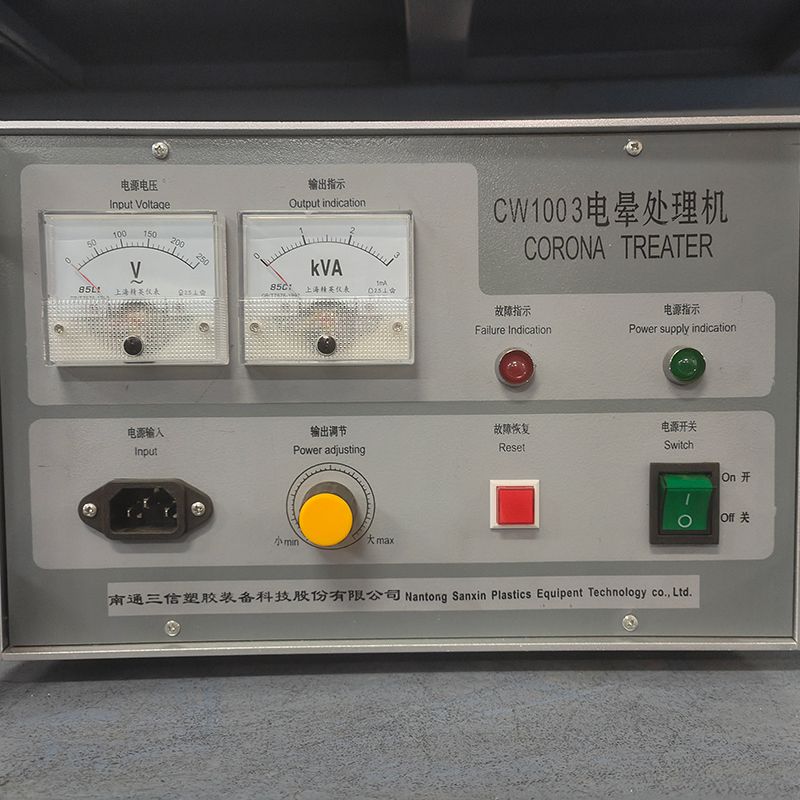

| الموديل | CW1003 |
| جهد الإدخال، التردد | 220V ( +10%~-15% ), 50Hz أحادي الطور (1 فاز) |
| جهد الإخراج | AC 10KV-AC 15KV |
| تردد التشغيل | 10kHz-15kHz |
| كفاءة النظام | >95% |
| درجة حرارة عند التشغيل | -10℃~+40℃ |
| الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
| الأبعاد (مم) | 320×200×400 |

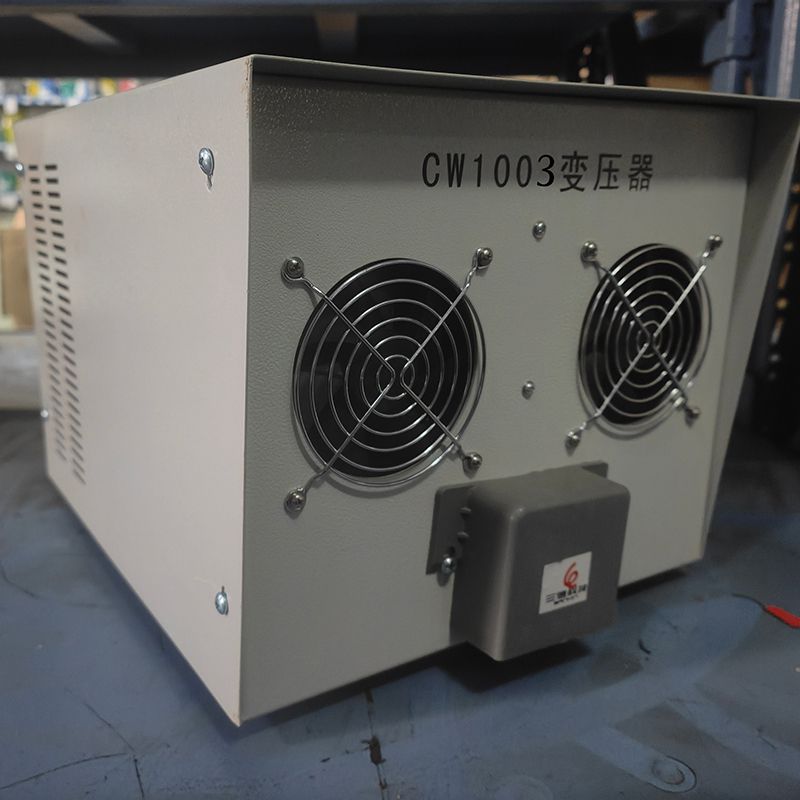

| أبعاد المحول (مم) | 320×200×350 |
| الوزن (بدون وحدة التفريغ) | 18kg |
الخصائص الرئيسية
- كثافة طاقة عالية لمعالجة الأسطح في ظل نفس الفيلم والظروف البيئية، ينتج الجهاز ثابت عازل كهربائي (Dyne) أعلى بـ 3 إلى 8 مرات من الثابت التقليدي. أو لنفس استهلاك داين، يحتاج مولد الإكليل الخاص بنا إلى نصف الطاقة فقط.
- تردد طيف الطاقة العالي، حيث يعمل الجهاز بتردد طيف طاقة يبلغ 8-16 كيلو هرتز، ويسمح بتوزيع منتظم وكثيف لشرارات التفريغ أثناء معالجة الكرونا. وهذا يؤدي إلى سطح أملس ومشرق للفيلم البلاستيكي دون التأثير على مظهره وقوته.
- كفاءة عالية باستخدام مفتاح الرنين المتقدم، يحقق الجهاز كفاءة تحويل طاقة تصل إلى 95 %، مما يؤدي إلى الحد الأدنى من الاستهلاك الذاتي.
- وضع التشغيل للتيار المستمر: في المرحلة المبكرة من التصميم، أخذ الجهاز في الاعتبار بشكل كامل تأثير المعالجة غير المتساوي الناتج عن تقلب أسطوانة التفريغ وعدم انتظام الفيلم البلاستيكي المعالج. ولذلك، فإن الجهاز يستخدم وضع التشغيل للتيار المستمر، والذي يحافظ على تدفق تيار مستقر عالي التردد على سطح الفيلم حتى عندما تتقلب أسطوانة التفريغ أو يكون سطح الفيلم غير منتظم. وهذا يضمن Dyne موحدًا على سطح الفيلم ويحسن بشكل كبير جودة الطباعة والقوة المركبة للفيلم.
- الحماية الإلكترونية الكاملة: تم تجهيز الجهاز بإنذار صوتي ومرئي لحماية الدائرة القصيرة والدائرة المفتوحة والحمل الزائد.
