يُستخدم النظام منخفض الطاقة بتطبيق واسع في تعديل سطح الفيلم البلاستيكي، حيث يقوم بتحويل كهرباء الشبكة إلى كهرباء عالية التردد وعالية الجهد، والتي يتم تطبيقها بعد ذلك على أقطاب كهربائية متخصصة لإنشاء تفريغ هالي. كما تعمل هذه العملية على تعزيز الطاقة السطحية وتحسين الالتصاق. ويتميز الجهاز بتردد تشغيل عالي، وأداء مستقر وموثوق، وهو سهل التشغيل، مما يجعله مناسبًا لعلاج التفريغ الهالي (معالجة سطح الفيلم) منخفض الطاقة.
الموديلات الرئيسية
| الموديل | CW3002H | CW3003H | CW3004 | CW3006 |
| جهد الإدخال، التردد | AC220V 50Hz | AC220V 50Hz | AC380V 50Hz | AC380V 50Hz |
| أقصى جهد إخراج | 15KV | 15KV | 15KV | 15KV |
| طاقة الإدخال القصوى | 2kW | 3kW | 4kW | 6kW |
| كفاءة التشغيل | 19kHz | 19kHz | 19kHz | 19kHz |
| أبعاد الجهاز (مم) | 475×180×325 | 475×180×325 | 300×380×800 | 300×380×800 |

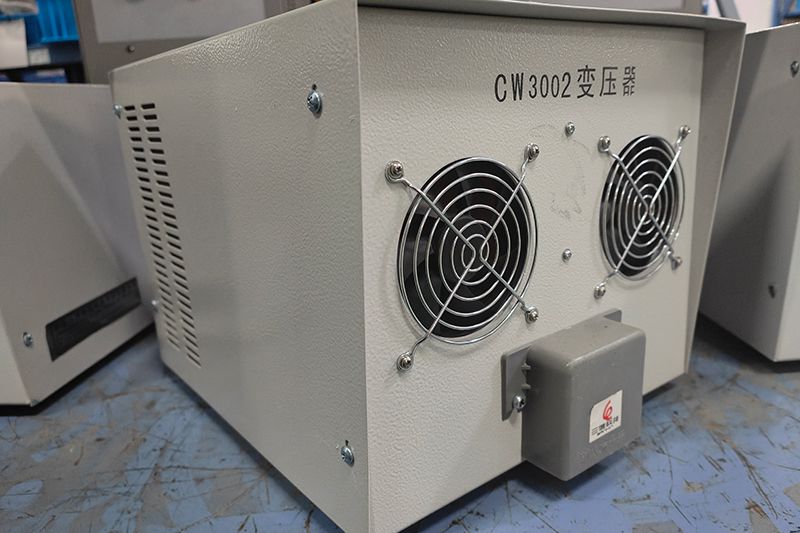

| أبعاد المحول (مم) | 300×270×250 | 320×200×350 | 300×350×300 | 300×350×300 |
| الوزن (بدون وحدة التفريغ) | 12kg | 12kg | 55kg | 60kg |
| الموديل | CW3002H |
| جهد الإدخال، التردد | AC220V 50Hz |
| أقصى جهد إخراج | 15KV |
| طاقة الإدخال القصوى | 2kW |
| كفاءة التشغيل | 19kHz |
| أبعاد الجهاز (مم) | 475×180×325 |
| أبعاد المحول (مم) | 300×270×250 |
| الوزن (بدون وحدة التفريغ) | 12kg |
| الموديل | CW3003H |
| جهد الإدخال، التردد | AC220V 50Hz |
| أقصى جهد إخراج | 15KV |
| طاقة الإدخال القصوى | 3kW |
| كفاءة التشغيل | 19kHz |
| أبعاد الجهاز (مم) | 475×180×325 |
| أبعاد المحول (مم) | 320×200×350 |
| الوزن (بدون وحدة التفريغ) | 12kg |
| الموديل | CW3004 |
| جهد الإدخال، التردد | AC380V 50Hz |
| أقصى جهد إخراج | 15KV |
| طاقة الإدخال القصوى | 4kW |
| كفاءة التشغيل | 19kHz |
| أبعاد الجهاز (مم) | 300×380×800 |
| أبعاد المحول (مم) | 300×350×300 |
| الوزن (بدون وحدة التفريغ) | 55kg |
| الموديل | CW3006 |
| جهد الإدخال، التردد | AC380V 50Hz |
| أقصى جهد إخراج | 15KV |
| طاقة الإدخال القصوى | 6kW |
| كفاءة التشغيل | 19kHz |
| أبعاد الجهاز (مم) | 300×380×800 |
| أبعاد المحول (مم) | 300×350×300 |
| الوزن (بدون وحدة التفريغ) | 60kg |
الخصائص الرئيسية
- يستخدم جهاز التفريغ الهالي منخفض الطاقة CW3002-3006 دائرة عاكسة كاملة الجسر (المولدان CW3002H وCW3003H هما نوعان نصف جسر)، حيث يستخدم الجهاز نظام التحكم في تعديل عرض النبضة PWM، مما يجعل الدائرة بسيطة. كما أن وحدات IGBT ودوائر التشغيل ووحدات التحكم الرئيسية كلها من موردين موثوقين في الخارج، مما يضمن التشغيل المستقر والموثوق للآلة بأكملها.
- تم ضبط تردد التشغيل الثابت على 19 كيلو هرتز، مما يلغي الحاجة إلى دوائر تتبع التردد.

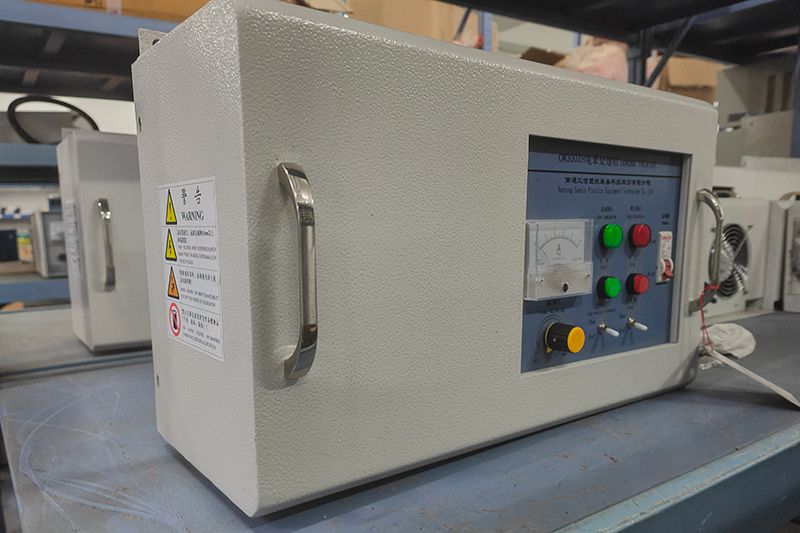

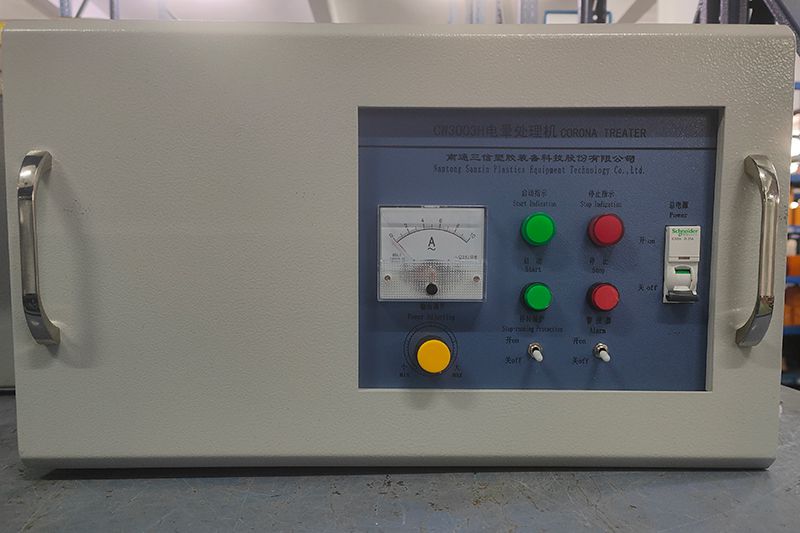

- بعض أنواع آلات المعالجة (CW3002H وCW3003H) تعتمد هيكل معلق لوضعها بشكل مناسب.
- تم تجهيز الجهاز بوظيفة تأخير البدء لمنع حدوث زيادات في التيار أثناء بدء التشغيل عالي الطاقة. وهذا يتجنب تلوث الشبكة والضرر المحتمل للوحدة الرئيسية.
- يتم تضمين الحماية من التيار الزائد في الجهاز لتقليل مخاطر إتلاف أجهزة الطاقة (IGBTs) بسبب أعطال قطب التحكم أو التفريغ. وهذا يقلل من تكاليف الإصلاح.
- إحدى ميزات الجهاز هي الحماية من درجة الحرارة، والتي تقوم بإيقاف تشغيل الماكينة تلقائيًا إذا تجاوزت درجة حرارة الماكينة المستوى المحدد.
- هناك وظيفة اختيارية في الجهاز، والتي تحمي أسطوانة الطلاء من تلف الطبقة العازلة الخاصة بها بسبب الشحنة الكهربائية عندما تتوقف الأسطوانة عن الدوران عن طريق الخطأ. هناك وظيفة اختيارية لقدرة تتبع السرعة في الجهاز، والتي تقوم تلقائيًا بضبط طاقة الخرج للحفاظ على تأثيرات معالجة الهالة المتسقة مع تغير سرعة خط الإنتاج.
