يعمل النظام ذو الطاقة المتوسطة إلى العالية عن طريق تحويل طاقة التيار المتردد ثلاثية الطور إلى طاقة تيار مستمر ثم استخدام IGBT كمحول طاقة لإنشاء دائرة عاكسة نصف جسر، وهذا يؤدي هذا إلى توليد تيار متردد عالي التردد وعالي الجهد يبلغ حوالي 20 كيلو هرتز، والذي يتم تعزيزه بواسطة محول لإنتاج كهرباء عالية التردد 15 كيلو فولت و20 كيلو هرتز وجهد عالي لإطار التفريغ. كما يتميز الجهاز (النظام) بالتكنولوجيا المتقدمة والموثوقية وتردد العمل العالي وقدرة الخرج العالية. ولذا، فإنها تستخدم تكنولوجيا تصحيح يمكن التحكم بها على ثلاث مراحل، مما يسمح للمستخدمين بضبط طاقة الخرج عن طريق التحكم في زاوية زناد التصحيح α من خلال مقبض اللوحة.
الموديل | CW3008 | CW3009 | CW3010 | CW3015 | CW3020 | CW3030 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV | 15KV | 15KV | 15KV | 15KV | 15KV |
طاقة الإدخال القصوى | 8kW | 9kW | 10kW | 15kW | 20kW | 30kW |
تردد التشغيل | 18-30kHz | 18-30kHz | 18-30kHz | 18-30kHz | 18-30kHz | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 460×300×960 | 565×400×1260 | 600×600×1500 | 600×600×1600 | 600×650×1700 | 600×650×1700 |

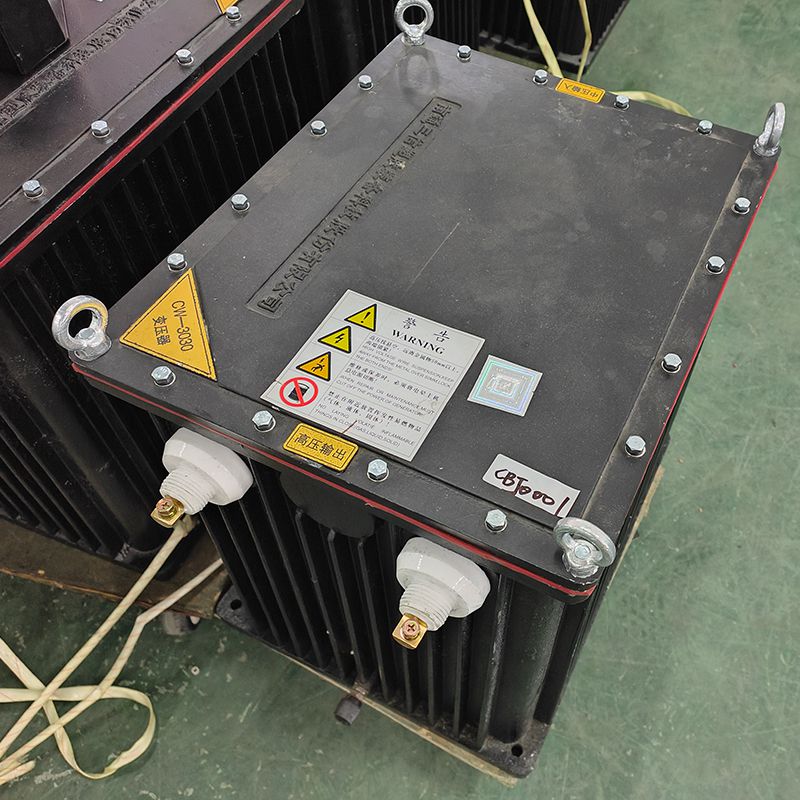

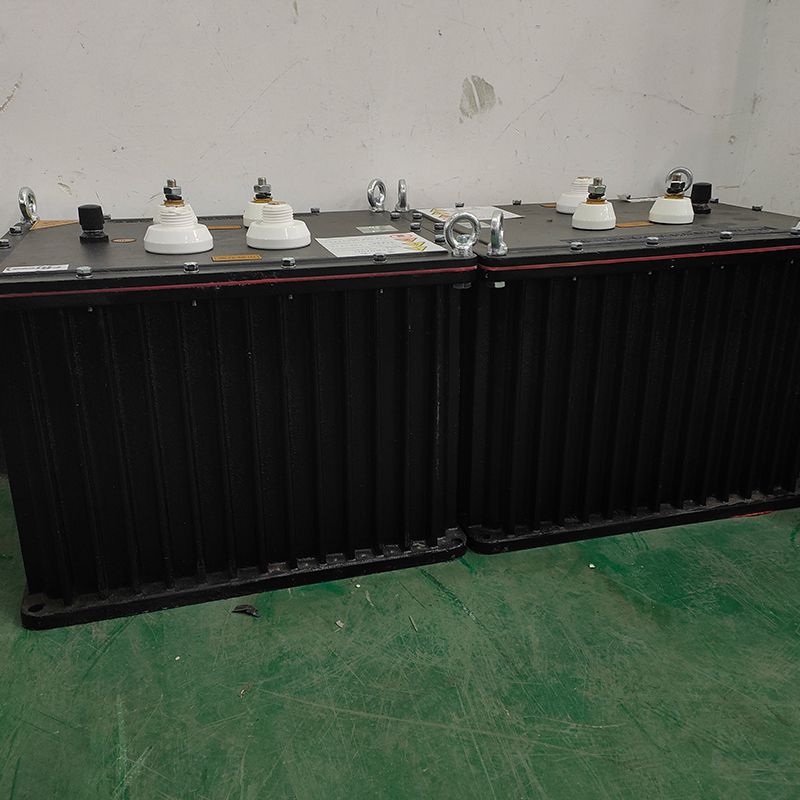

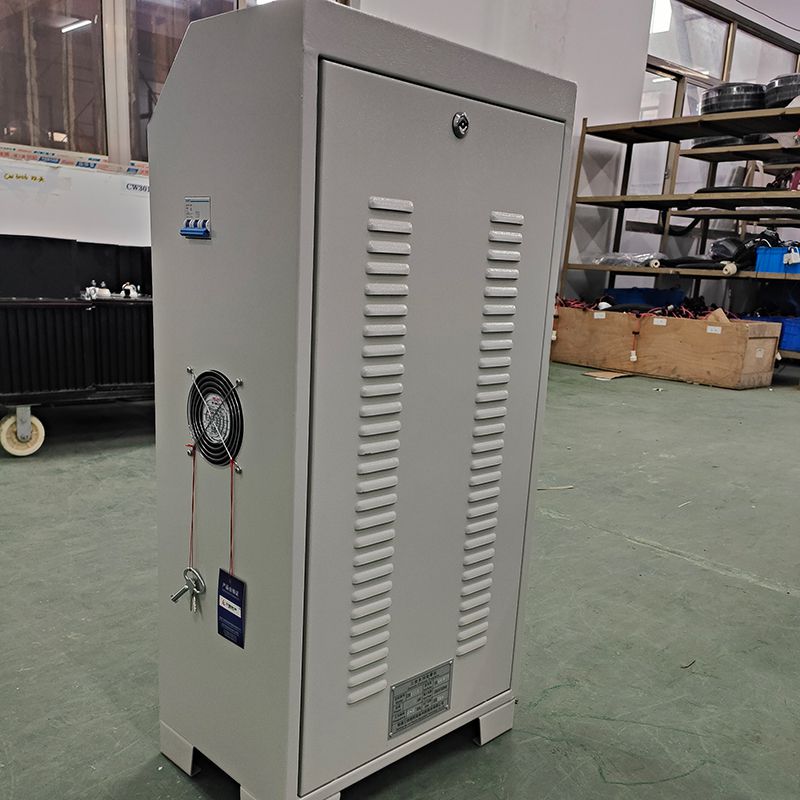

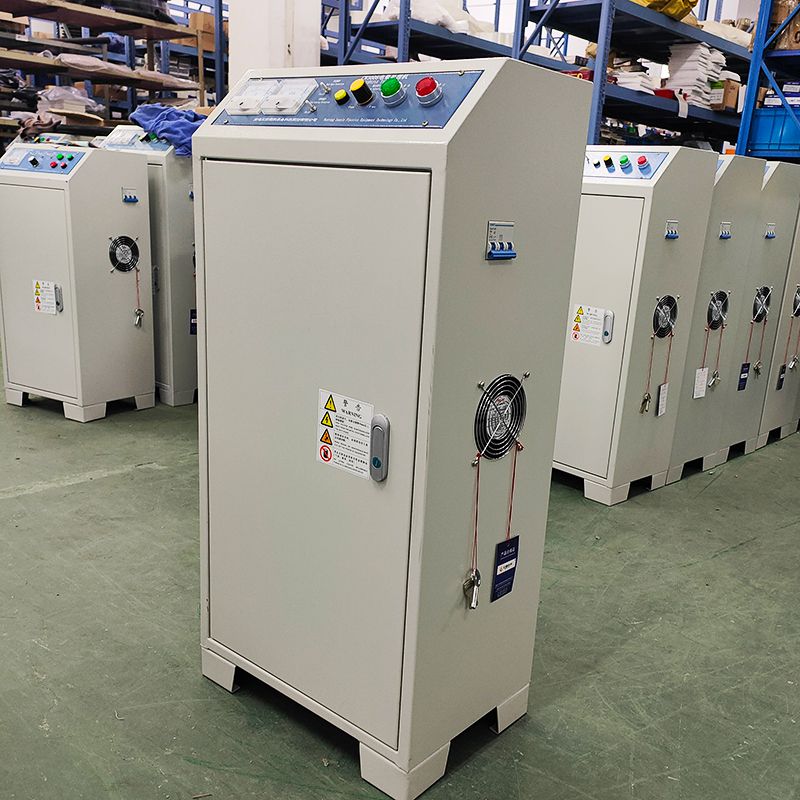

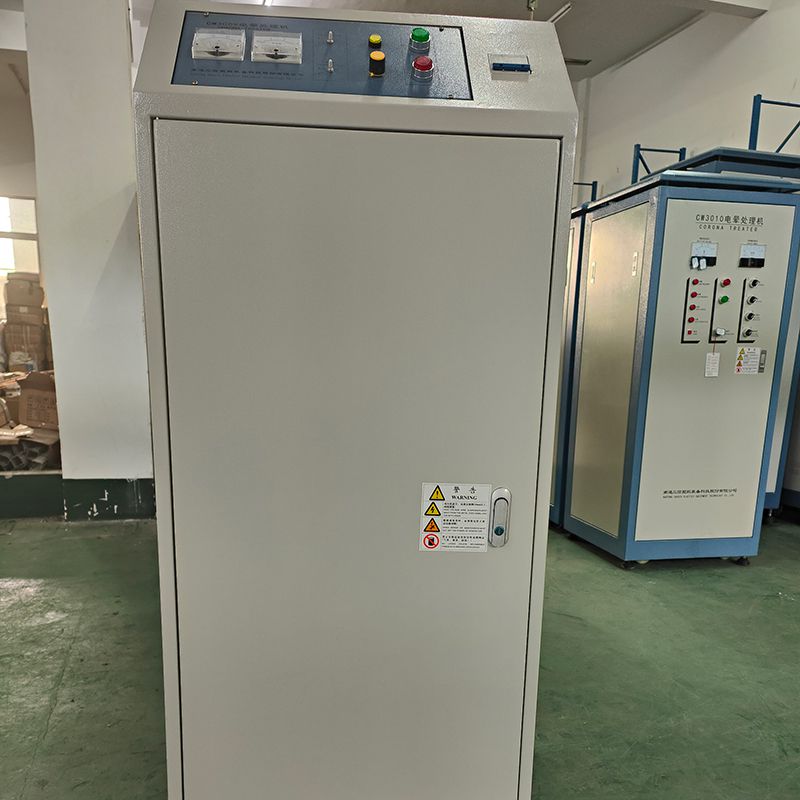

أبعاد المحول (مم) | 410×320×360 | 410×320×360 | 410×320×360 | 530×350×470 | 530×350×470 | 530×350×470× |
الوزن (بدون وحدة التفريغ) | 75kg | 85kg | 135kg | 155kg | 165kg | 240kg |
الموديل | CW3008 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 8kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 460×300×960 |
أبعاد المحول (مم) | 410×320×360 |
الوزن (بدون وحدة التفريغ) | 75kg |
الموديل | CW3009 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 9kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 565×400×1260 |
أبعاد المحول (مم) | 410×320×360 |
الوزن (بدون وحدة التفريغ) | 85kg |

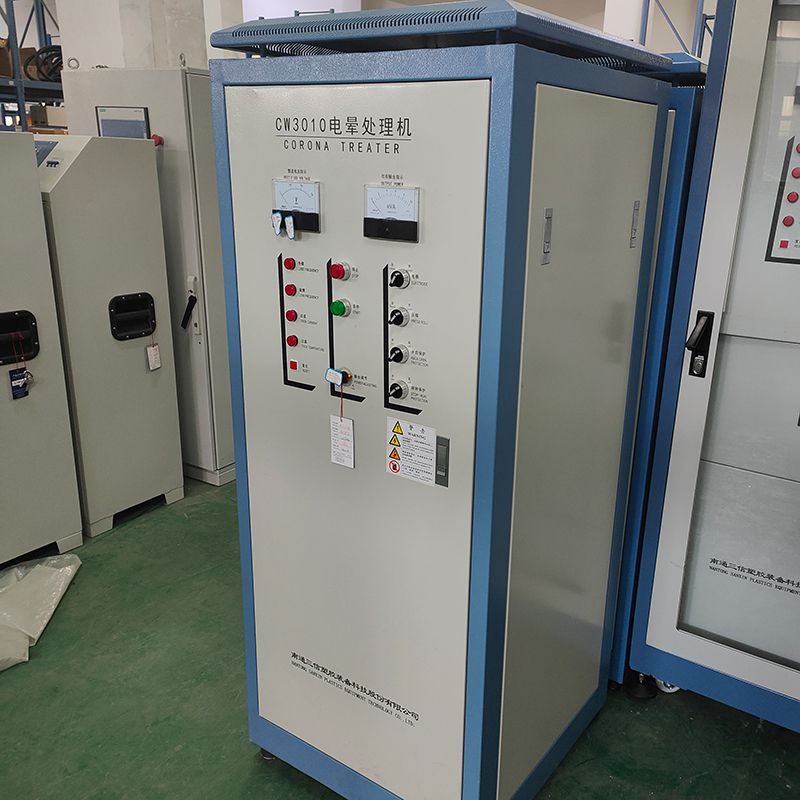

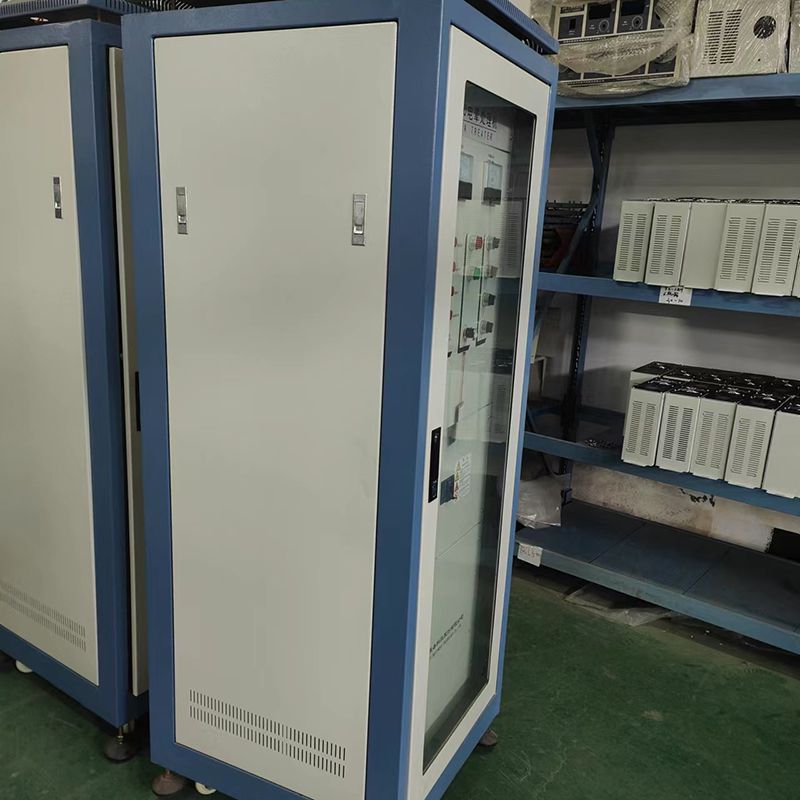

الموديل | CW3010 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 10kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 600×600×1500 |
أبعاد المحول (مم) | 410×320×360 |
الوزن (بدون وحدة التفريغ) | 135kg |

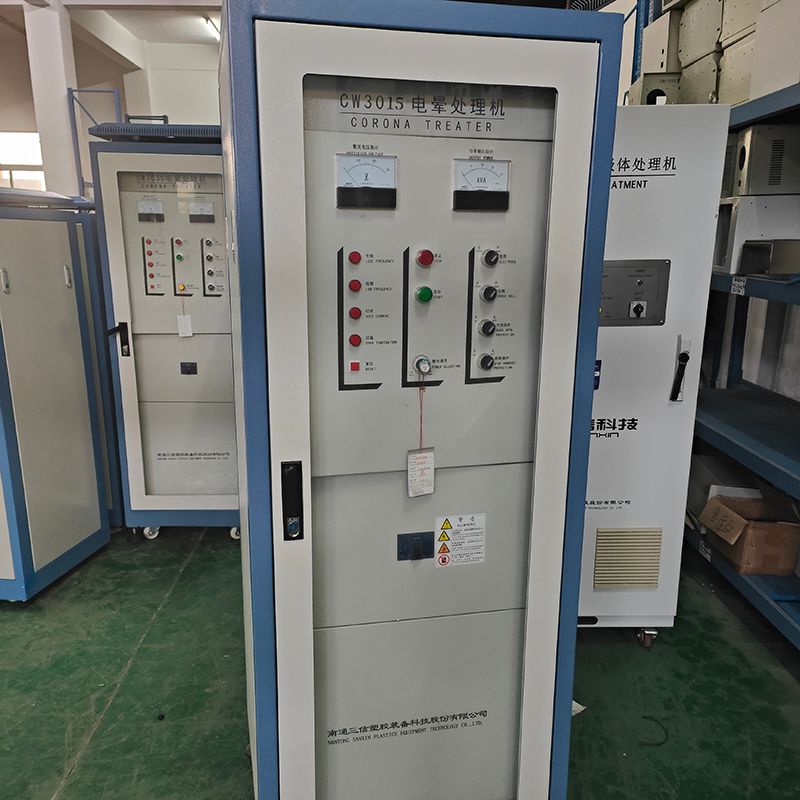

الموديل | CW3015 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 15kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 600×600×1600 |
أبعاد المحول (مم) | 530×350×470 |
الوزن (بدون وحدة التفريغ) | 155kg |

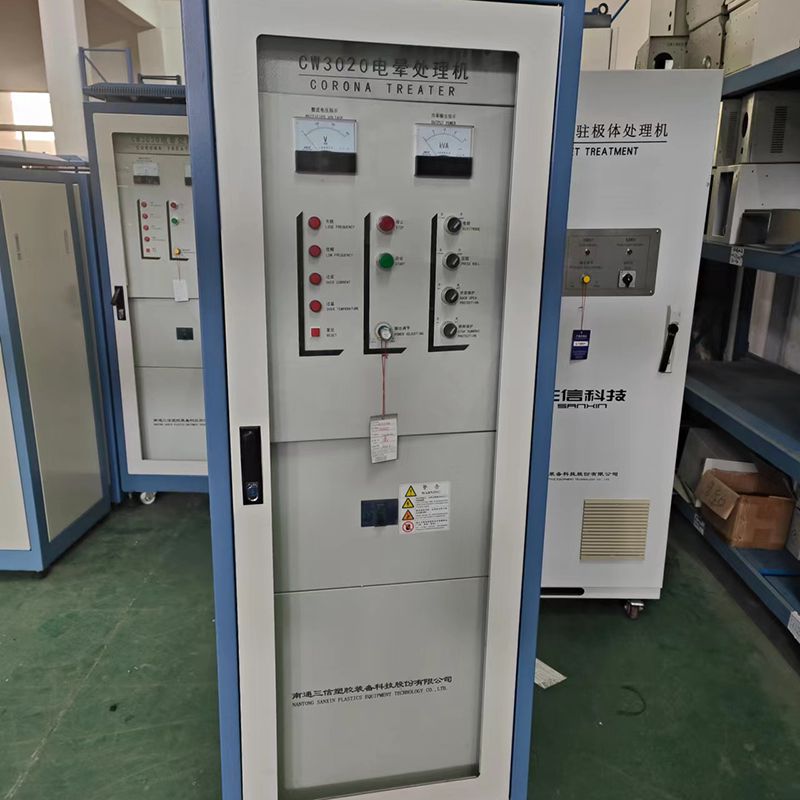

الموديل | CW3020 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 20kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 600×650×1700 |
أبعاد المحول (مم) | 530×350×470 |
الوزن (بدون وحدة التفريغ) | 165kg |

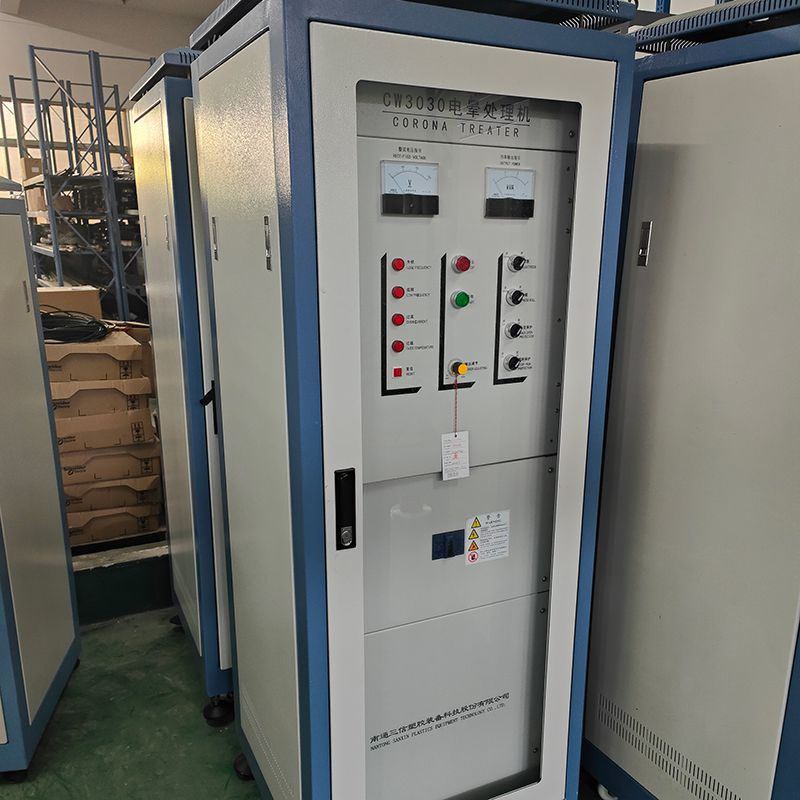

الموديل | CW3030 |
جهد الإدخال، التردد | 380V±10%,50Hz-60Hz ثلاثي الطور (3 فاز) |
أقصى جهد إخراج | 15KV |
طاقة الإدخال القصوى | 30kW |
تردد التشغيل | 18-30kHz |
درجة حرارة التشغيل | -10℃~+40℃ |
الرطوبة عند التشغيل | 20%~93%, دون تكثيف |
أبعاد الجهاز (مم) | 600×650×1700 |
أبعاد المحول (مم) | 530×350×470× |
الوزن (بدون وحدة التفريغ) | 240kg |
- يستخدم قسم العاكس الرئيسي للجهاز وحدات طاقة IGBT عالية الطاقة ودوائر التشغيل، بالإضافة إلى السيليكون الذي يمكن التحكم فيه من أجل التصحيح ثلاثي الطور والدوائر المتكاملة المستوردة لجزء التحكم، مما يضمن موثوقية جهاز معالجة السطح والتفريغ الهالي.
- يتغير تردد تشغيل الدائرة مع خصائص الحمل، وبمساعدة دائرة حلقة مغلقة الطور، يمكنها تحقيق تتبع وقفل تلقائي مستقر للتردد. وهذا يقلل الضغط على أجهزة الطاقة في الدائرة الرئيسية، مما يضمن أن الجهاز يعمل في حالته المثالية.
- يتميز الجهاز بوظيفة التشغيل الناعم، مما يمنع ارتفاع التيار أثناء بدء التشغيل مما قد يؤدي إلى تلويث شبكة الطاقة أو إتلاف الجهاز.

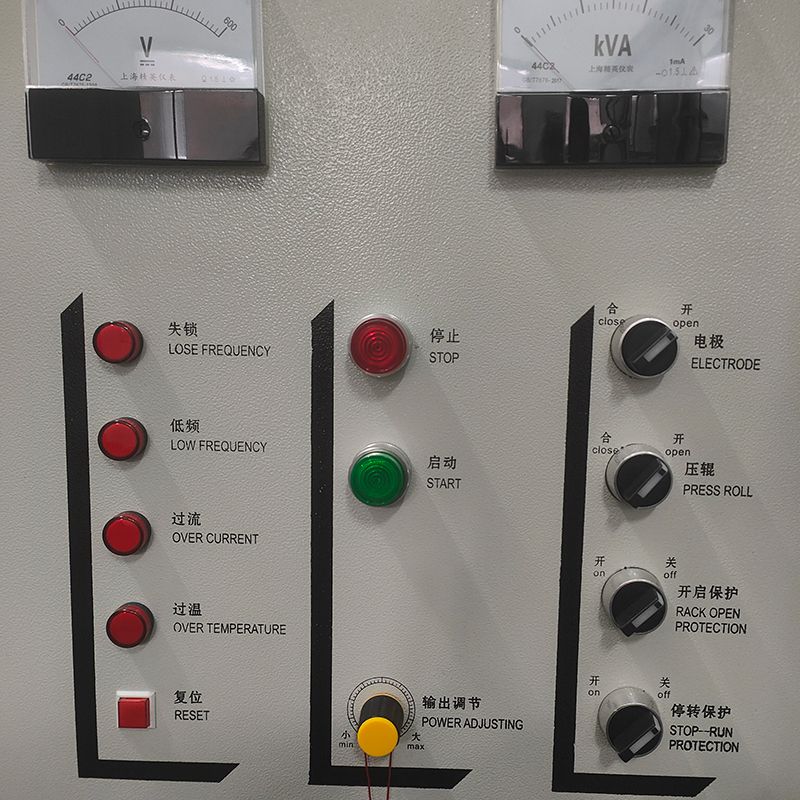

- تم تجهيز الجهاز بمدخلات الطاقة ثلاثية الطور لفقد مرحلة الإمداد وحماية خطأ الطور وحماية من التيار الزائد وحماية من درجة الحرارة الزائدة وحماية من قفل العاكس وحماية من انهيار الحمل.
- يوفر الجهاز وظيفة اختيارية، وهي حماية أسطوانة الطلاء من تلف الطبقة العازلة الخاصة بها بسبب الشحنة الكهربائية عندما تتوقف الأسطوانة عن الدوران عن طريق الخطأ. كما إنه يحتوي على وظيفة اختيارية لقدرة تتبع السرعة، والتي تقوم تلقائيًا بضبط طاقة الخرج للحفاظ على تأثيرات معالجة العالة أو السطح المتسقة مع تغير سرعة خط الإنتاج.
